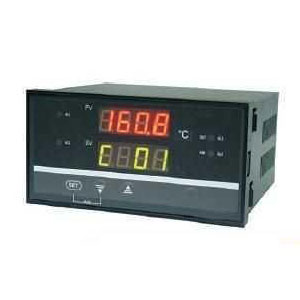

SWP-LED-HK液位/容積控制儀的產品詳細介紹：
產品說明:
SWP-LED液位<=>容積控制儀可對各種形狀罐體進行液位<=>容積轉換測量控制。
一、主要特點
1、有極寬的顯示測量范圍，可顯示整五位的液位測量值及整八位的容積測量值（0--999999字），可準確到小數點后三位（0.001）進行容積顯示。
2、 查表法進行運算，可對無規則罐體實現高精度的液位<=>容積轉換控制。
SWP-LED液位<=>容積控制儀型譜表
|
型 號
|
代 碼
|
說 明
|
|
SWP - HK
|
□□□- □□-□□ - □□ -□ -□ -□
|
5位+8位液位<=>容積控制
|
|
外形尺寸
|
|
|
|
|
|
|
|
|
|
|
|
160×80mm（橫式）80×160mm（豎式）
|
|
96×96mm
|
|
|
控制作用
|
|
|
|
|
|
|
|
|
|
|
|
通訊方式
|
□
|
|
|
|
|
|
|
|
參見"通訊方式"
|
|
輸出方式
|
□
|
|
|
|
|
|
|
參見"控制輸出方式"
|
|
輸入類型
|
□□
|
|
|
|
|
|
參見"輸入類型"
|
|
第一報警方式
|
|
|
|
|
|
|
無控制（或報警，可省略）
|
|
上限控制（或報警）
|
|
下限控制（或報警）
|
|
|
第二報警方式
|
|
|
|
|
|
無控制（或報警，可省略）
|
|
上限控制（或報警）
|
|
下限控制（或報警）
|
|
|
饋電輸出
|
|
|
|
|
|
供電方式
|
|
|
|
DC24V供電
|
|
AC90～265V供電（開關電源）
|
|
AC220V供電（線性電源，可省略）
|
|
|
外形特征
|
|
|
★ 輸入類型：（出廠默認值）
|
代碼
|
輸入類型
|
測 量 范 圍
|
代碼
|
輸入類型
|
測 量 范 圍
|
說 明
|
|
A
|
4～20 mA
|
-1999～99999d
|
D
|
0～5 V
|
-1999～99999d
|
本表所列為***大量程，用戶可在量程范圍內通過修改儀表二級參數確定量程范圍
|
|
B
|
0～10 mA
|
-1999～99999d
|
L
|
電 阻
|
-1999～99999d
|
|
C
|
1～5 V
|
-1999～99999d
|
R
|
用戶特定
|
全 量 程
|
★ 控制輸出方式
|
選型代碼
|
0
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
輸出方式
|
無輸出
|
繼電器
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
SCR輸出
|
SSR輸出 |
特殊規格
|
SOT輸出
|
★ 通訊方式
|
選型代碼
|
0
|
2
|
4
|
8
|
9
|
|
通訊方式
|
無通訊
|
RS-232
|
RS-422
|
RS-485
|
特殊規格
|
★ 型號舉例：
①SWP-HK801-22-A-NN
無控制（或報警）輸出液位?容積控制儀，輸入類型為4～20mA，帶RS-232通訊，4～20mA控制輸出，無報警輸出。
②SWP-HK903-81-A-HL-P
帶控制（或報警）輸出液位?容積控制儀，輸入類型為4～20mA，繼電器控制輸出，帶RS-485通訊，帶上下限繼電器報警輸出，帶DC24V饋電輸出。
|
|
