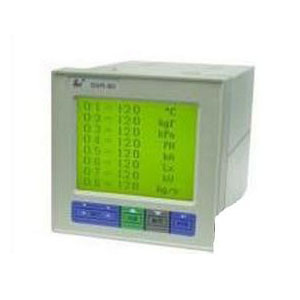

SWP-LCD-PID自整定控制儀的產品詳細介紹：
|
產品說明: |
||||||||||||||
| SWP-LCD系列PID自整定控制儀表適用于需要進行高精度測量控制的系統。 SWP-LCD系列PID自整定控制儀集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制，使測量值的顯示更為清晰直觀。 一、主要特點 1、 可分別帶有一路PID控制輸出及一路變送輸出，可適用各種測量控制場合。 2、 手/自動無擾動切換，手自狀態下可修改參數。 3、 具有多種調節輸出方式（PWM輸出、可控規觸發輸出、固態繼電器輸出及電壓/電流輸出）。 二、 特殊技術參數
|
SWP-LCD系列PID參數自整定控制儀型譜表
|
型 號
|
代 碼
|
說 明
|
||||||||||||||||||||
|
SWP－LCD－N
|
□ □ □□ -□ □ -□ □□ -□ □-□-□ |
新一代PID自整定控制儀
|
||||||||||||||||||||
|
外形特征
|
|
|
||||||||||||||||||||
|
外形尺寸
|
8
|
160×80mm（橫式）,80×160mm（豎式）
|
||||||||||||||||||||
|
控制作用
|
05
|
PID自整定控制
|
||||||||||||||||||||
|
通訊方式
|
|
|
||||||||||||||||||||
|
控制輸出
|
□
|
參見"控制輸出方式"
|
||||||||||||||||||||
|
變送輸出
|
□
|
參見"變送輸出方式"
|
||||||||||||||||||||
|
輸入類型
|
□□
|
參見"輸入類型"
|
||||||||||||||||||||
|
第一報警方式
|
|
|
||||||||||||||||||||
|
第二報警方式
|
□
|
參見"報警方式"
|
||||||||||||||||||||
|
饋電輸出
|
P
|
DC24V 饋電輸出
|
||||||||||||||||||||
|
供電方式
|
|
|
||||||||||||||||||||
★ 輸入類型：
|
代碼
|
輸入類型
|
測 量 范 圍
|
代碼
|
輸入類型
|
測 量 范 圍
|
代碼
|
輸入類型
|
測 量 范 圍
|
|
01
|
B
|
400～1800 ℃
|
09
|
Pt100.1
|
-99.9～199.9℃ |
17
|
30～350Ω
|
-1999～99999 d
|
|
02
|
S
|
0 ～1600 ℃
|
10
|
Cu50
|
-50.0～150.0 ℃ |
18
|
特 殊 規 格
|
用 戶 特 定
|
|
03
|
K
|
0 ～1300 ℃
|
11
|
Cu100
|
-50.0～150.0 ℃ |
19
|
4～20 mA開方
|
-1999～99999 d
|
|
04
|
E
|
0 ～1000 ℃
|
12
|
4～20 mA
|
-1999～99999 d |
20
|
0～10mA開方
|
-1999～99999 d
|
|
05
|
T
|
-200～400 ℃
|
13
|
0～10 mA
|
-1999～99999 d |
21
|
1～ 5 V開方
|
-1999～99999 d
|
|
06
|
J
|
0 ～1200 ℃
|
14
|
1～5 V
|
-1999～99999 d |
22
|
0～5 V開方
|
-1999～99999 d
|
|
07
|
Wre
|
0 ～2300 ℃
|
15
|
0～5 V
|
-1999～99999 d |
23
|
可切換輸入
|
詳見下表
|
|
08
|
Pt100
|
-200～650 ℃
|
16
|
0～20 mA
|
-1999～99999 d |
|
|
|
★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
代碼
|
輸入類型
|
|
01
|
B
|
05
|
T
|
09
|
Pt100.1
|
14
|
1～5 V
|
21
|
1～5 V開方
|
|
02
|
S
|
06
|
J
|
10
|
Cu50
|
15
|
0～5 V
|
22
|
0～5 V開方
|
|
03
|
K
|
07
|
WRe
|
12
|
4～20 mA
|
19
|
4～20 mA開方
|
|
|
|
04
|
E
|
08
|
Pt100
|
13
|
0～10 mA
|
20
|
0～10mA開方
|
|
|
注意：同種分度號，選型代碼和儀表編程代碼不同，在儀表設定時請注意。
